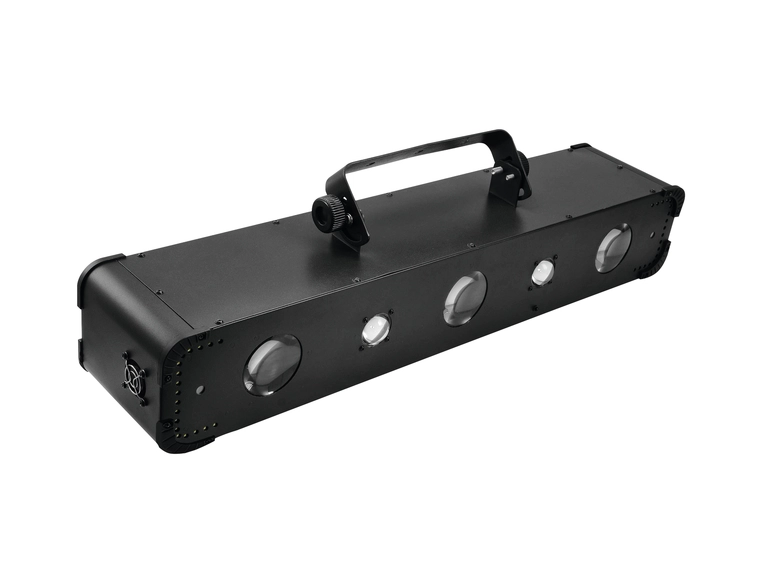

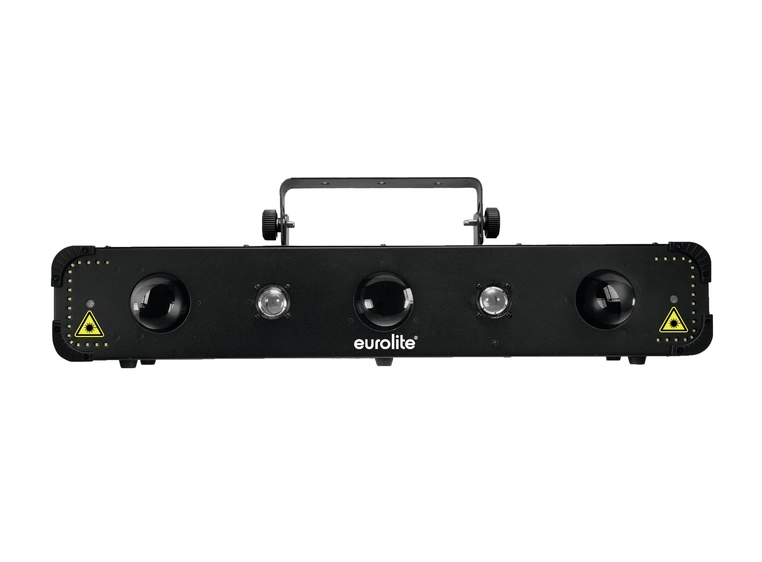

BELIGHETEFFEKT med RGBAW LED -matrise, UV, RG -laser (klasse 2M) og Stroboscope

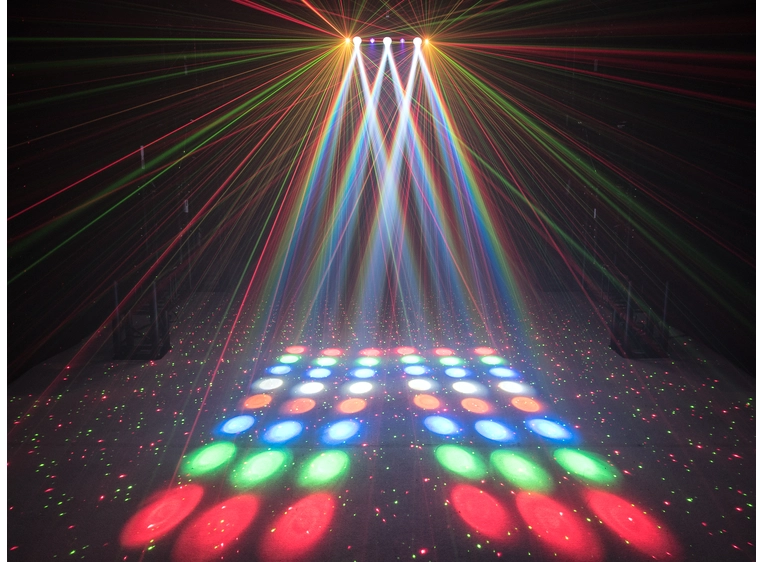

- Matriseeffekt med totalt 192 LED -er skaper vekslende RGBAW -mønstre

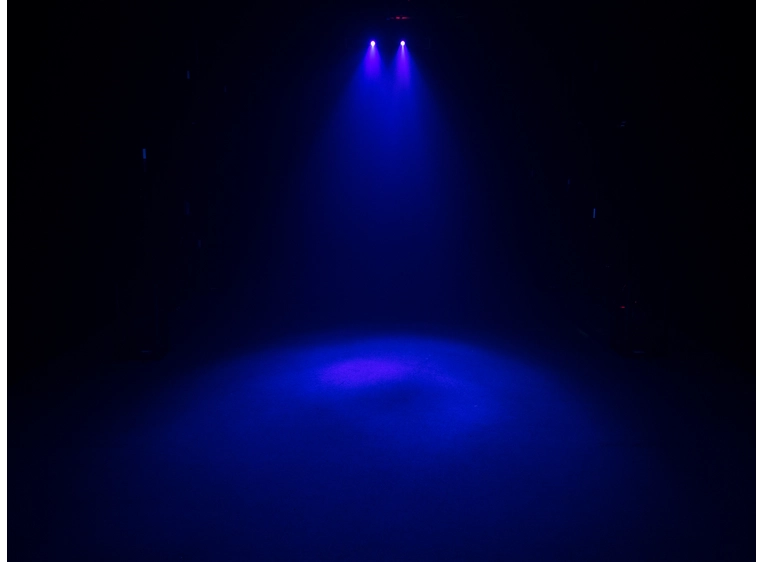

- 2 x UV LED (3 W) for Blacklight Effects

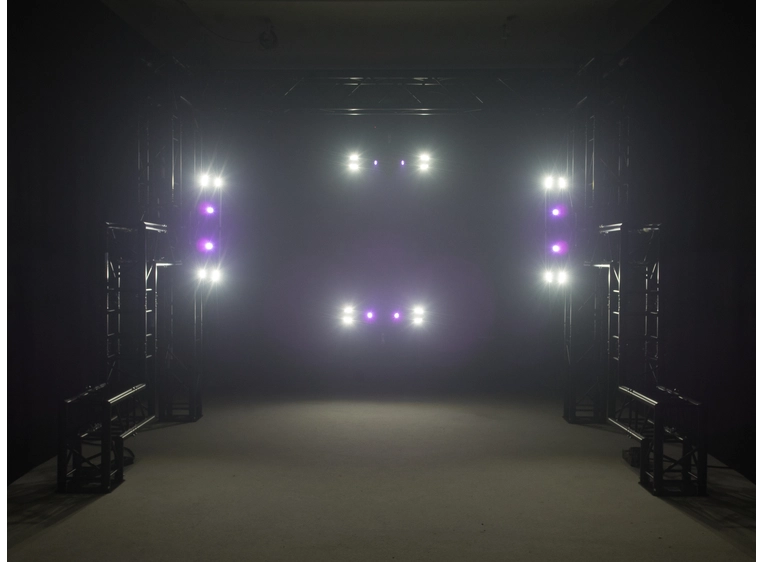

- 36 Cold White 0,5 W SMD LED for raske, dynamiske strobeffekter

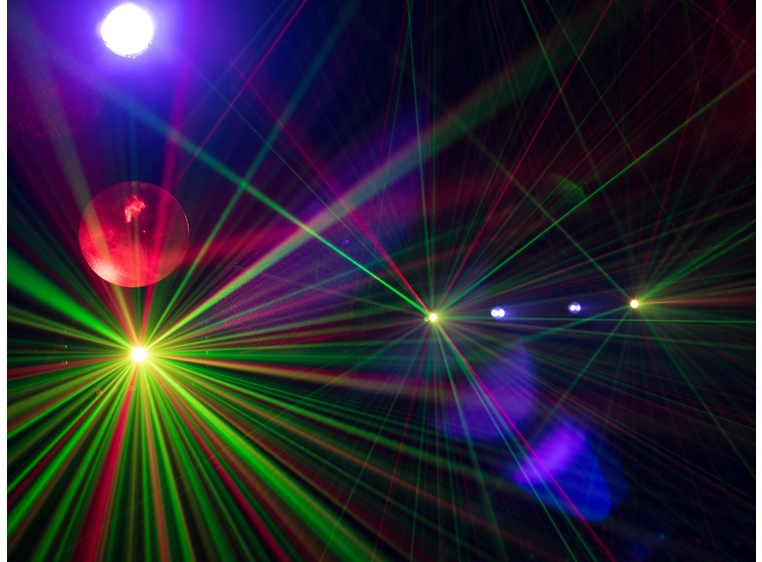

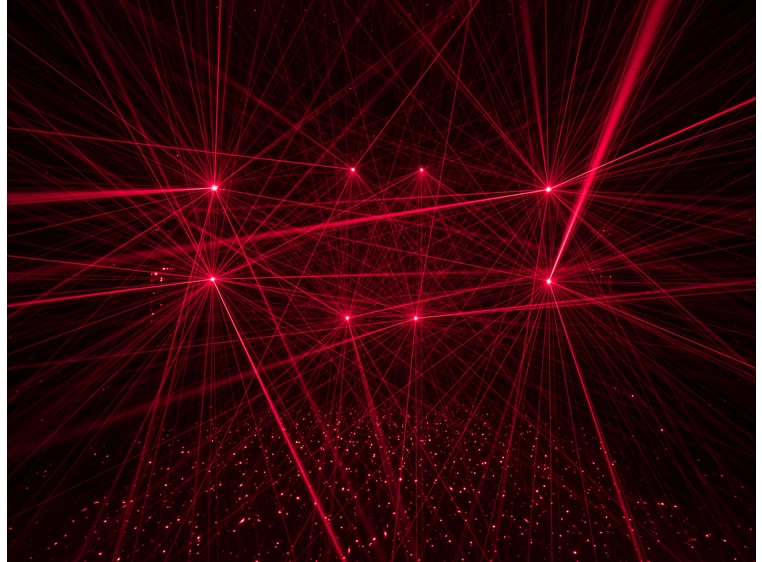

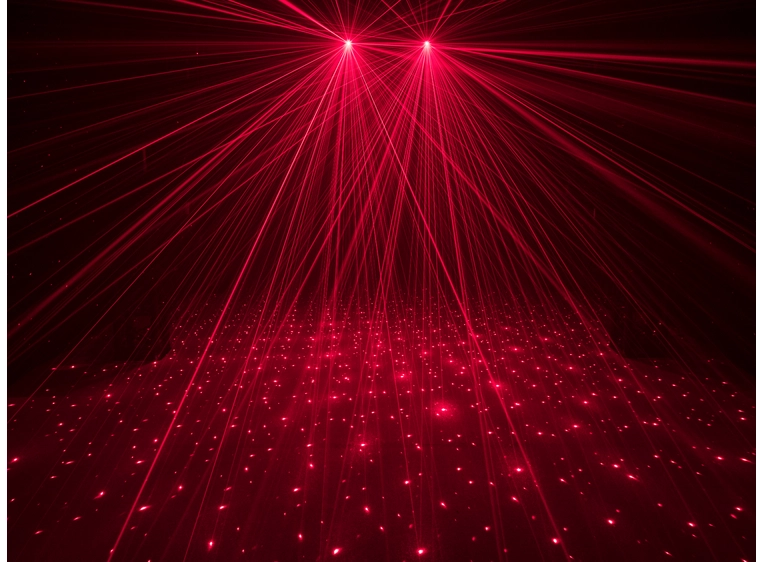

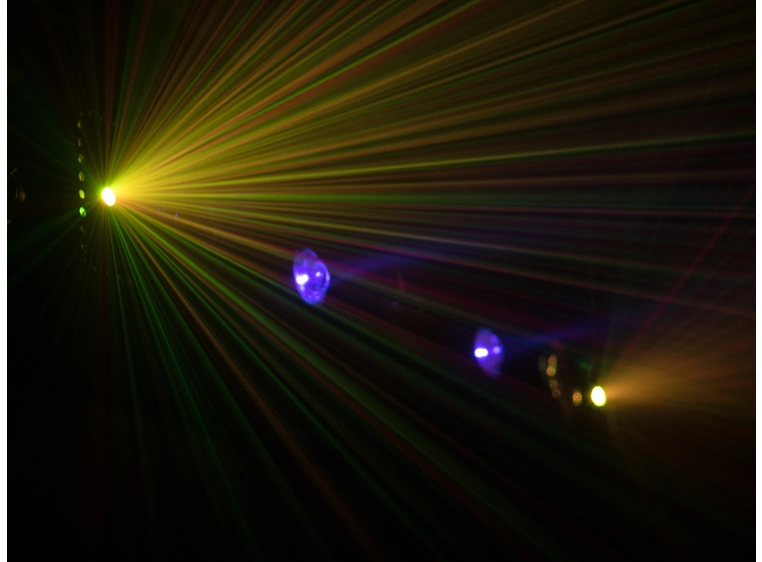

- 4 Laserdioder Prosjekt tusenvis av rød og grønne laserstråler
- Laserklasse 2M: krever ikke ytterligere beskyttelsestiltak eller utnevnelse av en laser sikkerhetsansvarlig
- matrise, svartlys, laser og strobe kan kontrolleres individuelt
- 14 Innebygde bil- og musikkshowprogrammer
- Kontrollpanel med LED-skjerm for enkel konfigurasjon
- Praktisk trådløs kontroll via inkluderte IR-fjernkontroll
- Svingbar Monteringsbrakett

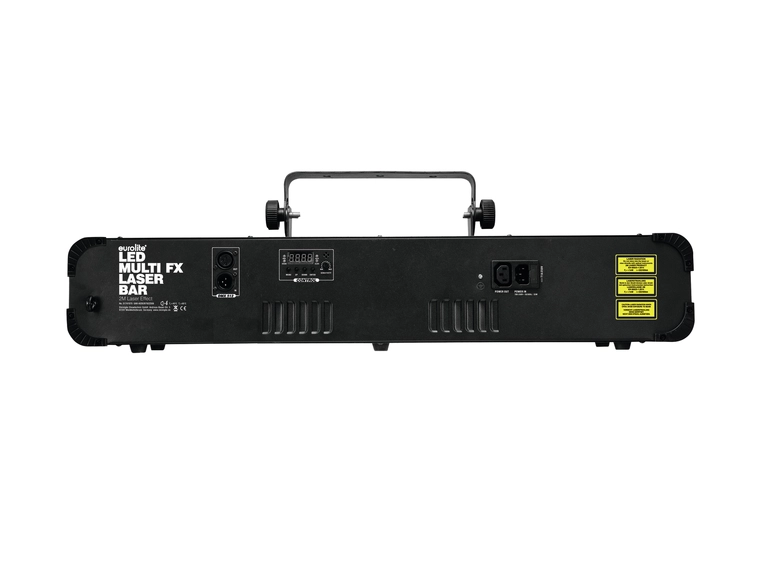

- Hovedinngang og utgang for strømkobling av opptil 8 enheter
- LED: Strobe Effect 36 X SMD 0,5 W Cold White (CW)
- LED: UV-effekt 2 x High-Power 3 W Ultra Violet (UV)
- LED: Matrix Effect 192 x 5 mm r/g/b/w/a < /li>
- kan betjenes i 2; 5; 10 CH-modus
- Enheten avkjøles ved å avkjøle vifte
- Kontroll av frittstående; DMX; Lyd til lys via mikrofon; Master/slavefunksjon
- forhåndsprogrammert i LED PC-Control 512; Lett kaptein

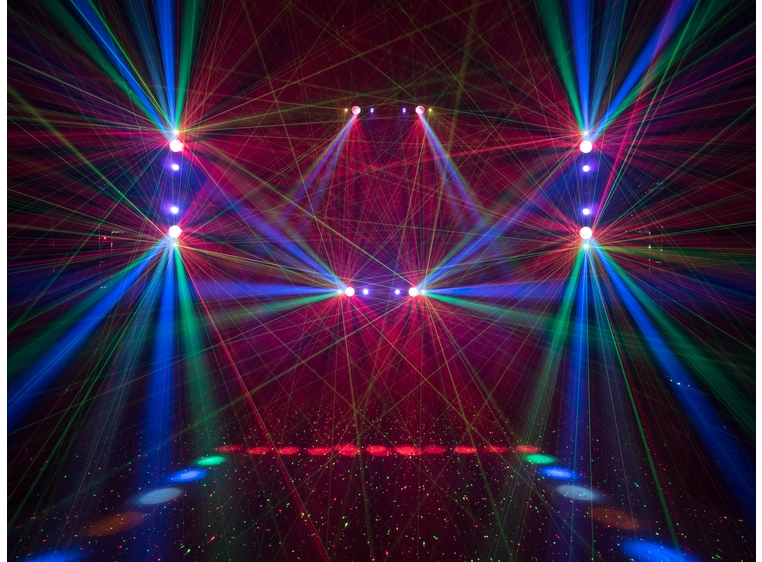

- Effekt: Multi Beam Effect; blomstereffekt; Strobeeffekt; UV -effekt; Laser
- For søknadsområder som: bryllup/galla
< /tr>
| strømforsyning: | 100-240 V AC, 50/60 Hz |
| Strømforbruk: | 35 W |
| IP -klassifisering: | ip20 |
| beskyttelsesklasse: | klasse I |
| Strømforbindelse: | Mains Input IEC Connector (M) Montering av versjon Strømforsyning med sikkerhetsplugg (gitt) |
| Strømutgang: | 1 x IEC -kontakt (f) Montering av versjon |
| sikring: | 5 x 20 mm, t 1 A sikring utskiftbar |
| lampetype: | LED -lampe |
| LED: | Strobe Effect 36 X SMD 0 , 5 W Cold White (CW)
UV-effekt 2 x High-Power 3 W Ultra Violet (UV)
Matriseeffekt 192 x 5 mm R/g/b/w/a |
| laserklasse: | klasse 2M |
| laserfarge: | r/g |
| lasermodul: | grønn (g) 30 MW 532nm
Rød (R) 100 MW 650NM |
| DMX -kanaler: | 2; 5; 10 |
| dmx inngang: | 1 x 3-pin XLR (M) Montering av versjon |
| DMX Output: | 1 x 3-pin XLR (F) Montering av versjon |
| kjøling: | kjølevifte |
| kontroll: | stand-alone; DMX; Lyd til lys via mikrofon; Master/slavefunksjon; LED PC-Control 512; Lys Captain |
| Husfarge: | Svart |
| Display Type: | Monokrom 4 sifre 7-segment LED-skjerm |
| Dimensjoner: | Lengde: 76 cm
Dybde: 18 cm
Høyde: 24, 5 cm |
| vekt: | 5,60 kg |
| støyklassifisering: | klasse 3 (tydelig synlige lyder) |
| fjernkontroll |
| batteri: | 1 1 X Button Cell 3.0 V CR2025 Litium mangan innebygd |
